CUDDLE II LED REG

Структура и характеристика

Защита от перепадов напряжения
Защищает светильник до 15 импульсов напряжения 10кВ

Алюминиевый анодированный корпус
Цвет нержавеющая сталь/чёрный с антикоррозийными-декоративными свойствами

Монтаж
непосредственно на опору или оголовник с окончанием ø60×100 мм

Сменные модули LED
Влагоустойчивый модуль LED. Оснащен 24 lub 64 диодами, доступными в 6 оптических системах.

ПРА Philips Xitanium

Высокопроизводительная, программируемая модель ПРА постоянного тока имеет 7 функций установки на выбор клиента

Доступные функции:
-возможность настройки исходящего тока
-программируемые временные профили
-контроль температуры модулей
-регулировка мощности светильника с помощью исходящего напряжения

Использование

1. пешеходные дорожки
2. пешеходные переходы
3. велосипедные дорожки
4. просёлочные дороги
5. автозаправочные станции
6. промышленные территории
7. городская инфраструктура

Технические данные

CUDDLE II LED REG D4i

Применение: автострады и автомагистрали, городские дороги, поселковые дороги (внутренние), пешеходные зоны, паркинги

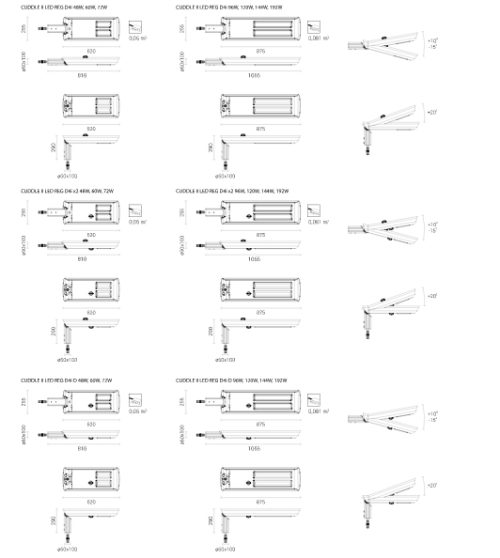

Монтаж: непосредственно на опору или оголовник с окончанием ø60×100 мм
Регулировка светильника: непосредственно на опоре в диапазоне от 0° до + 20° или на оголовнике от + 10° до -15°, каждые 5°
Степень защиты: IP 66 для оптической части и питающей системы
Материал: алюминиевый, анодированный сплав
Цвет: нержавеющая сталь/ чёрный
Оптическая система: линза из PMMA, сменный модуль LED, рассеиватель PC-UV
Количество светодиодов: 24 для 48W, 60W, 72W; 64 для 96W, 120W, 144W, 192W
Диапазон рабочих температур: от -40°C до +40°C
Срок эксплуатации: L90F10 – 50 000 h, L80F20 – 100 000 h
CRI: >70 для 5000K, 4000K; >80 для 3500K, 2700K
Частота напряжения питания: 50/60Hz
Коэффициент мощности: ≥0.95
Пусковой ток: 46A / 250µs для 48W, 60W, 72W; 58A / 340µs для 96W, 120W, 144W; 80A / 225µs для 192W

Код	Название	Соединение D4i	Мощность LED	Полная мощность	Сила тока LED	Температура цвета	Световой поток светильник ²⁾	Световая произво- дительность	Вес нетто
2225133/1/…¹⁾	CUDDLE II LED REG D4i 48	1 ↑	48W	55W	700mA	2700K	6000lm	109lm/W	6,7kg
2225133/3/…¹⁾	CUDDLE II LED REG D4i 48	1 ↑	48W	55W	700mA	3500K	6250lm	114lm/W	6,7kg
2225133/4/…¹⁾	CUDDLE II LED REG D4i 48	1 ↑	48W	55W	700mA	4000K	7450lm	135lm/W	6,7kg
2225133/6/…¹⁾	CUDDLE II LED REG D4i 48	1 ↑	48W	55W	700mA	5000K	7450lm	135lm/W	6,7kg
2225134/1/…¹⁾	CUDDLE II LED REG D4i 60	1 ↑	60W	67W	830mA	2700K	7000lm	104lm/W	6,7kg
2225134/3/…¹⁾	CUDDLE II LED REG D4i 60	1 ↑	60W	67W	830mA	3500K	7350lm	110lm/W	6,7kg
2225134/4/…¹⁾	CUDDLE II LED REG D4i 60	1 ↑	60W	67W	830mA	4000K	8550lm	128lm/W	6,7kg
2225134/6/…¹⁾	CUDDLE II LED REG D4i 60	1 ↑	60W	67W	830mA	5000K	8550lm	128lm/W	6,7kg
2225135/1/…¹⁾	CUDDLE II LED REG D4i 72	1 ↑	72W	79W	1000mA	2700K	8050lm	102lm/W	6,7kg
2225135/3/…¹⁾	CUDDLE II LED REG D4i 72	1 ↑	72W	79W	1000mA	3500K	8450lm	107lm/W	6,7kg
2225135/4/…¹⁾	CUDDLE II LED REG D4i 72	1 ↑	72W	79W	1000mA	4000K	9950lm	126lm/W	6,7kg
2225135/6/…¹⁾	CUDDLE II LED REG D4i 72	1 ↑	72W	79W	1000mA	5000K	9950lm	126lm/W	6,7kg
2225137/1/…¹⁾	CUDDLE II LED REG D4i 96	1 ↑	96W	105W	500mA	2700K	12700lm	121lm/W	9kg
2225137/3/…¹⁾	CUDDLE II LED REG D4i 96	1 ↑	96W	105W	500mA	3500K	13200lm	126lm/W	9kg
2225137/4/…¹⁾	CUDDLE II LED REG D4i 96	1 ↑	96W	105W	500mA	4000K	15300lm	146lm/W	9kg
2225137/6/…¹⁾	CUDDLE II LED REG D4i 96	1 ↑	96W	105W	500mA	5000K	15300lm	146lm/W	9kg
2225139/1/…¹⁾	CUDDLE II LED REG D4i 120	1 ↑	120W	129W	625mA	2700K	15250lm	118lm/W	9kg
2225139/3/…¹⁾	CUDDLE II LED REG D4i 120	1 ↑	120W	129W	625mA	3500K	15900lm	123lm/W	9kg
2225139/4/…¹⁾	CUDDLE II LED REG D4i 120	1 ↑	120W	129W	625mA	4000K	18400lm	143lm/W	9kg
2225139/6/…¹⁾	CUDDLE II LED REG D4i 120	1 ↑	120W	129W	625mA	5000K	18400lm	143lm/W	9kg
2225141/1/…¹⁾	CUDDLE II LED REG D4i 144	1 ↑	144W	154W	750mA	2700K	17500lm	114lm/W	9kg
2225141/3/…¹⁾	CUDDLE II LED REG D4i 144	1 ↑	144W	154W	750mA	3500K	18300lm	119lm/W	9kg
2225141/4/…¹⁾	CUDDLE II LED REG D4i 144	1 ↑	144W	154W	750mA	4000K	21200lm	138lm/W	9kg
2225141/6/…¹⁾	CUDDLE II LED REG D4i 144	1 ↑	144W	154W	750mA	5000K	21200lm	138lm/W	9kg
2225146/1/…¹⁾	CUDDLE II LED REG D4i 192	1 ↑	192W	205W	1000mA	2700K	20400lm	100lm/W	9kg
2225146/3/…¹⁾	CUDDLE II LED REG D4i 192	1 ↑	192W	205W	1000mA	3500K	21300lm	104lm/W	9kg
2225146/4/…¹⁾	CUDDLE II LED REG D4i 192	1 ↑	192W	205W	1000mA	4000K	24600lm	120lm/W	9kg
2225146/6/…¹⁾	CUDDLE II LED REG D4i 192	1 ↑	192W	205W	1000mA	5000K	24600lm	120lm/W	9kg
2225333/1/…¹⁾	CUDDLE II LED REG D4i D 48	1 ↓	48W	55W	700mA	2700K	6000lm	109lm/W	6,7kg
2225333/3/…¹⁾	CUDDLE II LED REG D4i D 48	1 ↓	48W	55W	700mA	3500K	6250lm	114lm/W	6,7kg
2225333/4/…¹⁾	CUDDLE II LED REG D4i D 48	1 ↓	48W	55W	700mA	4000K	7450lm	135lm/W	6,7kg
2225333/6/…¹⁾	CUDDLE II LED REG D4i D 48	1 ↓	48W	55W	700mA	5000K	7450lm	135lm/W	6,7kg
2225334/1/…¹⁾	CUDDLE II LED REG D4i D 60	1 ↓	60W	67W	830mA	2700K	7000lm	104lm/W	6,7kg
2225334/3/…¹⁾	CUDDLE II LED REG D4i D 60	1 ↓	60W	67W	830mA	3500K	7350lm	110lm/W	6,7kg
2225334/4/…¹⁾	CUDDLE II LED REG D4i D 60	1 ↓	60W	67W	830mA	4000K	8550lm	128lm/W	6,7kg
2225334/6/…¹⁾	CUDDLE II LED REG D4i D 60	1 ↓	60W	67W	830mA	5000K	8550lm	128lm/W	6,7kg
2225335/1/…¹⁾	CUDDLE II LED REG D4i D 72	1 ↓	72W	79W	1000mA	2700K	8050lm	102lm/W	6,7kg
2225335/3/…¹⁾	CUDDLE II LED REG D4i D 72	1 ↓	72W	79W	1000mA	3500K	8450lm	107lm/W	6,7kg
2225335/4/…¹⁾	CUDDLE II LED REG D4i D 72	1 ↓	72W	79W	1000mA	4000K	9950lm	126lm/W	6,7kg
2225335/6/…¹⁾	CUDDLE II LED REG D4i D 72	1 ↓	72W	79W	1000mA	5000K	9950lm	126lm/W	6,7kg
2225337/1/…¹⁾	CUDDLE II LED REG D4i D 96	1 ↓	96W	105W	500mA	2700K	12700lm	121lm/W	9kg
2225337/3/…¹⁾	CUDDLE II LED REG D4i D 96	1 ↓	96W	105W	500mA	3500K	13200lm	126lm/W	9kg
2225337/4/…¹⁾	CUDDLE II LED REG D4i D 96	1 ↓	96W	105W	500mA	4000K	15300lm	146lm/W	9kg
2225337/6/…¹⁾	CUDDLE II LED REG D4i D 96	1 ↓	96W	105W	500mA	5000K	15300lm	146lm/W	9kg
2225339/1/…¹⁾	CUDDLE II LED REG D4i D 120	1 ↓	120W	129W	625mA	2700K	15250lm	118lm/W	9kg
2225339/3/…¹⁾	CUDDLE II LED REG D4i D 120	1 ↓	120W	129W	625mA	3500K	15900lm	123lm/W	9kg
2225339/4/…¹⁾	CUDDLE II LED REG D4i D 120	1 ↓	120W	129W	625mA	4000K	18400lm	143lm/W	9kg
2225339/6/…¹⁾	CUDDLE II LED REG D4i D 120	1 ↓	120W	129W	625mA	5000K	18400lm	143lm/W	9kg
2225341/1/…¹⁾	CUDDLE II LED REG D4i D 144	1 ↓	144W	154W	750mA	2700K	17500lm	114lm/W	9kg
2225341/3/…¹⁾	CUDDLE II LED REG D4i D 144	1 ↓	144W	154W	750mA	3500K	18300lm	119lm/W	9kg
2225341/4/…¹⁾	CUDDLE II LED REG D4i D 144	1 ↓	144W	154W	750mA	4000K	21200lm	138lm/W	9kg
2225341/6/…¹⁾	CUDDLE II LED REG D4i D 144	1 ↓	144W	154W	750mA	5000K	21200lm	138lm/W	9kg
2225346/1/…¹⁾	CUDDLE II LED REG D4i D 192	1 ↓	192W	205W	1000mA	2700K	20400lm	100lm/W	9kg
2225346/3/…¹⁾	CUDDLE II LED REG D4i D 192	1 ↓	192W	205W	1000mA	3500K	21300lm	104lm/W	9kg
2225346/4/…¹⁾	CUDDLE II LED REG D4i D 192	1 ↓	192W	205W	1000mA	4000K	24600lm	120lm/W	9kg
2225346/6/…¹⁾	CUDDLE II LED REG D4i D 192	1 ↓	192W	205W	1000mA	5000K	24600lm	120lm/W	9kg
2225533/1/…¹⁾	CUDDLE II LED REG D4i x2 48	1 ↑ / 1 ↓	48W	55W	700mA	2700K	6000lm	109lm/W	6,7kg
2225533/3/…¹⁾	CUDDLE II LED REG D4i x2 48	1 ↑ / 1 ↓	48W	55W	700mA	3500K	6250lm	114lm/W	6,7kg
2225533/4/…¹⁾	CUDDLE II LED REG D4i x2 48	1 ↑ / 1 ↓	48W	55W	700mA	4000K	7450lm	135lm/W	6,7kg
2225533/6/…¹⁾	CUDDLE II LED REG D4i x2 48	1 ↑ / 1 ↓	48W	55W	700mA	5000K	7450lm	135lm/W	6,7kg
2225534/1/…¹⁾	CUDDLE II LED REG D4i x2 60	1 ↑ / 1 ↓	60W	67W	830mA	2700K	7000lm	104lm/W	6,7kg
2225534/3/…¹⁾	CUDDLE II LED REG D4i x2 60	1 ↑ / 1 ↓	60W	67W	830mA	3500K	7350lm	110lm/W	6,7kg
2225534/4/…¹⁾	CUDDLE II LED REG D4i x2 60	1 ↑ / 1 ↓	60W	67W	830mA	4000K	8550lm	128lm/W	6,7kg
2225534/6/…¹⁾	CUDDLE II LED REG D4i x2 60	1 ↑ / 1 ↓	60W	67W	830mA	5000K	8550lm	128lm/W	6,7kg
2225535/1/…¹⁾	CUDDLE II LED REG D4i x2 72	1 ↑ / 1 ↓	72W	79W	1000mA	2700K	8050lm	102lm/W	6,7kg
2225535/3/…¹⁾	CUDDLE II LED REG D4i x2 72	1 ↑ / 1 ↓	72W	79W	1000mA	3500K	8450lm	107lm/W	6,7kg
2225535/4/…¹⁾	CUDDLE II LED REG D4i x2 72	1 ↑ / 1 ↓	72W	79W	1000mA	4000K	9950lm	126lm/W	6,7kg
2225535/6/…¹⁾	CUDDLE II LED REG D4i x2 72	1 ↑ / 1 ↓	72W	79W	1000mA	5000K	9950lm	126lm/W	6,7kg
2225537/1/…¹⁾	CUDDLE II LED REG D4i x2 96	1 ↑ / 1 ↓	96W	105W	500mA	2700K	12700lm	121lm/W	9kg
2225537/3/…¹⁾	CUDDLE II LED REG D4i x2 96	1 ↑ / 1 ↓	96W	105W	500mA	3500K	13200lm	126lm/W	9kg
2225537/4/…¹⁾	CUDDLE II LED REG D4i x2 96	1 ↑ / 1 ↓	96W	105W	500mA	4000K	15300lm	146lm/W	9kg
2225537/6/…¹⁾	CUDDLE II LED REG D4i x2 96	1 ↑ / 1 ↓	96W	105W	500mA	5000K	15300lm	146lm/W	9kg
2225539/1/…¹⁾	CUDDLE II LED REG D4i x2 120	1 ↑ / 1 ↓	120W	129W	625mA	2700K	15250lm	118lm/W	9kg
2225539/3/…¹⁾	CUDDLE II LED REG D4i x2 120	1 ↑ / 1 ↓	120W	129W	625mA	3500K	15900lm	123lm/W	9kg
2225539/4/…¹⁾	CUDDLE II LED REG D4i x2 120	1 ↑ / 1 ↓	120W	129W	625mA	4000K	18400lm	143lm/W	9kg
2225539/6/…¹⁾	CUDDLE II LED REG D4i x2 120	1 ↑ / 1 ↓	120W	129W	625mA	5000K	18400lm	143lm/W	9kg
2225541/1/…¹⁾	CUDDLE II LED REG D4i x2 144	1 ↑ / 1 ↓	144W	154W	750mA	2700K	17500lm	114lm/W	9kg
2225541/3/…¹⁾	CUDDLE II LED REG D4i x2 144	1 ↑ / 1 ↓	144W	154W	750mA	3500K	18300lm	119lm/W	9kg
2225541/4/…¹⁾	CUDDLE II LED REG D4i x2 144	1 ↑ / 1 ↓	144W	154W	750mA	4000K	21200lm	138lm/W	9kg
2225541/6/…¹⁾	CUDDLE II LED REG D4i x2 144	1 ↑ / 1 ↓	144W	154W	750mA	5000K	21200lm	138lm/W	9kg
2225546/1/…¹⁾	CUDDLE II LED REG D4i x2 192	1 ↑ / 1 ↓	192W	205W	1000mA	2700K	20400lm	100lm/W	9kg
2225546/3/…¹⁾	CUDDLE II LED REG D4i x2 192	1 ↑ / 1 ↓	192W	205W	1000mA	3500K	21300lm	104lm/W	9kg
2225546/4/…¹⁾	CUDDLE II LED REG D4i x2 192	1 ↑ / 1 ↓	192W	205W	1000mA	4000K	24600lm	120lm/W	9kg
2225546/6/…¹⁾	CUDDLE II LED REG D4i x2 192	1 ↑ / 1 ↓	192W	205W	1000mA	5000K	24600lm	120lm/W	9kg

↑ — соединение D4i сверху, ↓ — соединение D4i снизу, ↓↑ — соединение D4i сверху и снизу

1) Символ избранной оптической системы например 2225033/6/T2 это светильник CUDDLE II LED D4i 48 5000K с оптической системой T2
2) c учетом класса точности диодов допустимая погрешность составляет +/- 5%
